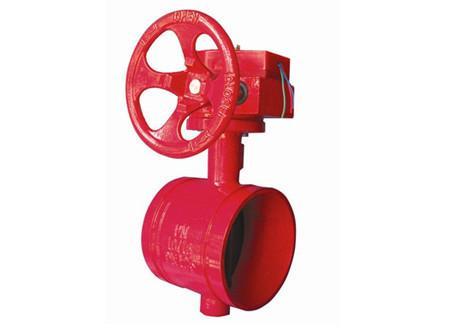

溝槽蝶閥采用蝸輪、蝸桿傳動，隨之凸輪轉動按預定位置將信號裝置上觸頭壓下或放開，相應輸出“通”“斷”電信號，顯示蝶閥的啟閉狀態。溝槽蝶閥分為手柄溝槽蝶閥和渦輪溝槽蝶閥兩種。
溝槽蝶閥的特點
1、小型輕便，容易拆裝及維修，并可有任意位置安裝。
2、結構簡單，緊湊，90°回轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、流量特性趨于直線，調節性能好。
5、啟閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗泄漏為零。
使用注意事項
1、蝶閥可以安裝在空間任意位置管路上。
2、本蝶閥的安裝位置應保證使用、維修和更換的方便。
3、溝槽蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。
溝槽蝶閥的操作說明
溝槽蝶閥用于固體物料的控制，往往是在罐底做為放料閥來用的，如水泥罐、石粉罐等的罐底，用來放料與快速切斷。因?yàn)榉蹓m物料大多含有或大或小的顆粒，對閥門密封面的磨損是毋庸置疑的，選型不當，會大大降低閥門的使用壽命，或很快造成閥門內漏，影響繼續使用。
有這樣一個案例：有一個配料稱重系統，整個配料過程用PLC實現全自動控制，而配料小車的放料閥選用的是氣動三偏心蝶閥，介質是顆粒非常細的石粉。用了一段時間后，客戶反映閥門內漏，致使石粉經常成堆地泄漏在工作臺上。閥門返廠檢測卻是沒有泄漏的，而且客戶反映以前也是用的這種閥門，且同樣的介質，沒有發生過這種事。為了弄清原委，公司派人到現場，終于找出原因：原來，這種介質非常細，且有點粘性，雖配料小車上裝有振動電機，終有不少物料附著在罐壁上和閥門部位，在閥門關閉時，卡在密封面周圍，使閥門不能完全關閉，致使重新加裝物料后有泄漏發生，久而久之，也使密封面磨損的很厲害，甚至現出溝槽來。
找出原因后，提出解決方案：在PLC的程序中，將電機振動時間延長，盡量將物料全部震蕩出來后才關閉閥門；將稱重儀零點調準，必待物料全部出來后才顯示為零，此時才由PLC發出關閉閥門的信號；將三偏心蝶閥更換為雙偏心彈性硬密封蝶閥（也可用中線密封橡膠蝶閥，考慮到物料中偶有大的顆粒，橡膠密封可能不耐用——如果是沒有顆粒的細粉料，可以考慮用軟密封蝶閥），因?yàn)槿牡y的閥座是一個斜的密封面，即是面密封，于是物料很容易堆積在密封面上，不能快速排出，而單偏心或雙偏心蝶閥就沒有這個弊端，即便是密封面上有一點物料，也在閥門關閉時被閥板刮掉了，從而保證了良好的密封，且密封面經久耐用。經過這樣一番改造，這樣的問題再也沒有發生過。
溝槽碟閥是采用國外先進技術及本公司多次改進設計。以碳鋼為主要材質，閥體采用厚壁無縫管焊接而成，閥板為球墨鑄鐵，質量可靠，比鑄鐵更為堅固耐用，外觀更加美觀，而且價格更優，又具備與管件連接所希求的快捷性。可廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截?cái)嗷蛘{(diào)節之用。
溝槽蝶閥九大優點
1、快捷 采取溝槽卡箍接洽和相應的管件安置管路，動工中不用要焊，不用要二次鍍鋅、二次安置。升高了安置速率。
2、輕便 卡箍接洽重量輕、螺栓數目少、安置方便，不用要格外技能。
3、可靠 科學公道的機關策畫，奇特的C型橡膠密封圈、實現三重密封，擔保了連結密封的可靠性。
4、平安 用溝槽式卡箍接洽及相應的管件安置動工，只需機械組裝，無須焊接，沒有明火，因此，沒有焊渣 混濁管路，可確保工地平安，對禁火情況條件下的動工，尢為適宜。
5、經濟 由于安置快捷、無須格外技能，安置返修率低，因而綜合安置工本較法蘭可減省30-50%。
6、占用空間小 溝槽式卡箍接洽連結所占空間約為法蘭的70%，并且由于緊固螺栓數目少且無對象性，格外實用空間狹窄情況條件下的動工。
7、維護簡略 平安可靠的產物格量，只要安置妥貼，管路都是一次試壓及格，平安運行，平常無須維護，零配件數十年無須調換。
8、實用管材普遍 溝槽式卡箍接洽可以用來連結百般無縫鋼管、鍍鋅鋼管、焊接鋼管、不銹鋼管、銅管等金屬管材。
9、可實現管路的柔性連結 柔性溝槽式卡箍接洽連結的管路呈柔性體系，能吸取管子因溫度改變發生的長度位移，容許管子有必定偏移角度.
